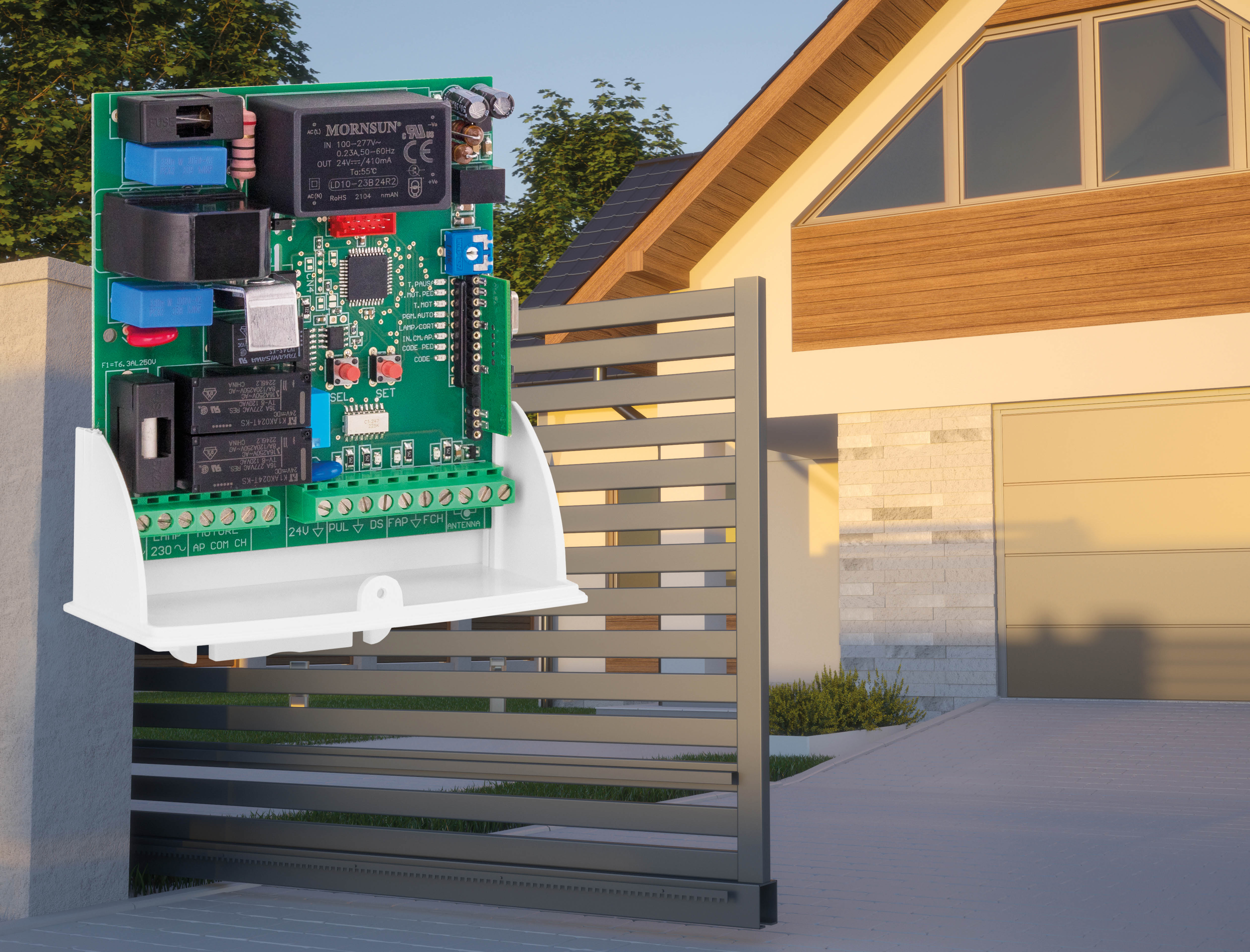

Cos'è la centrale Seav LS 2102 Green
La centrale elettronica Seav LS 2102 Green è una soluzione per l'automazione di cancelli scorrevoli e serrande basculanti, progettata per garantire efficienza energetica, semplicità di configurazione e conformità alle normative europee vigenti.
Caratteristiche principali della LS 2102 Green
- Assorbimento in stand-by inferiore a 0,3 W
- Programmazione locale tramite pulsanti sulla scheda
- Configurazione da remoto tramite interfaccia Bluetooth/Wi-Fi BW2356
- Compatibilità con l'app Seav BeTech
- Memorizzazione fino a 150 codici radio
- Backup completo della configurazione su file
Programmazione stand-alone
Configurazione direttamente dalla scheda elettronica mediante i tasti SEL e SET.
Programmazione tramite app Seav BeTech
Utilizzando l'interfaccia Bluetooth/Wi-Fi opzionale BW2356 è possibile gestire tutti i parametri da smartphone o tablet.
Vantaggi della Programmazione da App
- Configurazione più rapida
- Salvataggio delle impostazioni
- Backup dei radiocomandi memorizzati
- Ripristino semplificato in caso di sostituzione della centrale
Come memorizzare i radiocomandi sulla Seav LS 2102 Green
Memorizzazione dei Radiocomandi per Apertura Totale
Premere il tasto SEL fino a selezionare il LED "Code".
Attendere il lampeggio del LED.
Premere il pulsante del radiocomando da memorizzare.
Il LED acceso fisso conferma l'avvenuta memorizzazione.
Memorizzazione dei Radiocomandi per Apertura Pedonale
Selezionare il parametro "Code Ped".
Attendere il lampeggio del LED.
Trasmettere il comando radio desiderato.
Verificare l'accensione fissa del LED.
Programmazione automatica dei tempi di lavoro
Avvio della Procedura PGM Auto
La funzione PGM Auto permette di acquisire automaticamente i tempi di lavoro e le rampe di rallentamento.
Selezionare "PGM Auto" tramite il tasto SEL.
Quando il LED lampeggia, mantenere premuto il tasto SET.
Attendere il completamento del ciclo automatico di apertura e chiusura.
Requisiti Prima dell'Autoapprendimento
Finecorsa correttamente collegati.
Senso di rotazione del motore verificato.
Area di movimento libera da ostacoli.
Dispositivi di sicurezza correttamente funzionanti.
Cablaggio della centrale Seav LS 2102 Green
Collegamento del Motore
Verificare il corretto collegamento dei morsetti motore secondo lo schema elettrico fornito da Seav.
Collegamento dei Finecorsa
I finecorsa normalmente chiusi (NC) devono essere collegati agli ingressi dedicati della morsettiera ausiliaria.
Collegamento dei Dispositivi di Sicurezza : Fotocellule
Le fotocellule devono essere cablate secondo lo schema previsto dalla centrale per garantire la protezione durante il movimento.
Costa Sensibile
Se prevista dall'impianto, deve essere collegata agli ingressi di sicurezza dedicati.
Collegamento del lampeggiante o della luce di cortesia
L'uscita Lamp/Cort consente di configurare il dispositivo collegato come:
Lampeggiante di segnalazione
Luce di cortesia temporizzata
Significato dei parametri di programmazione
T. Pausa
Gestisce il tempo di chiusura automatica fino a 2 minuti.
T. Mot.
Imposta il tempo di funzionamento completo del motore.
T. Mot. Ped.
Imposta il tempo di apertura parziale per il passaggio pedonale.
In. Cm. Ap. (Funzione Condominiale)
Evita che vengano accettati comandi di chiusura o stop durante la fase di apertura o nel tempo di pausa.
Code
Gestione dei radiocomandi per l'apertura totale.
Code Ped
Gestione dei radiocomandi per l'apertura pedonale.
Risoluzione dei problemi più comuni
La centrale non memorizza il radiocomando
Verificare:
Compatibilità del trasmettitore.
Presenza di memoria disponibile.
Corretta procedura di apprendimento.
Il cancello non completa il ciclo automatico
Controllare:
Cablaggio dei finecorsa.
Senso di rotazione del motore.
Presenza di ostacoli lungo la corsa.
La programmazione automatica non parte
Accertarsi che:
La centrale sia correttamente alimentata.
I dispositivi di sicurezza non siano impegnati.
I finecorsa siano collegati correttamente.
Assistenza tecnica per Seav LS 2102 Green
Se hai bisogno di supporto per il cablaggio, la programmazione o la diagnostica della centrale Seav LS 2102 Green, puoi contattare il servizio tecnico Seav tramite il modulo di assistenza ufficiale indicando il modello della centrale e la problematica riscontrata.
